나무보일러란?

 나무 또는 그에 준하는 천연 땔감을 연소시켜 난방 및 온수를 사용하도록 하는 보일러입니다.
 이는 기름을 연료로 하는 기름보일러나 가스를 연료로 사용하는 가스보일러와 같이 그 기능은 유사하나 연료가 나무라는 점에서 단위 열량이나 소요량에서 그 차이가 현저합니다.

 즉, 나무 또는 그에 준하는 땔감은 부피가 크고 단위 중량당 발생 열량이 작기 때문에 석유나 가스에 비해 열효율이 떨어집니다. 따라서 연소실의 부피를 크게 하여 한번에 많은 나무연료를 집어넣고 태워야 할 필요가 있습니다.
 또한 연료의 소량 연속공급이 어렵기 때문에 연소과정에서 발생하는 화염과 배기가스의 화실내 체류시간을 길게 하여 열교환성을 높여 보일러의 효율성을 높이는 화실구조가 용이합니다.(특허 제10-1161048호)
 물론 연소실 내부구조와 도어 입구의 구조도 연소된 잔류물의 회수를 감안하여 연소실 개폐용 도어 입구가 가능한 한 커야하며 연소 찌꺼기를 쉽게 긁어낼 수 있도록 단순한 형태가 되어야 함도 유념하여야 합니다.(특허 제10-14446509호)

 앞서서 기술한 내용 중에 단위 중량당 발생 열량이 작은 한계를 보일러 내부 연도 구조를 거꾸로 배치시켜 가능한 오래 배기열을 체류시키기 위해 연소가스의 유동경로를 늘리는 등 최대한 많은 열을 뽑아내기 위한 열교환 구조도 타업체와의 차이점입니다.(특허 제 10-1068043호)
 경쟁제품과의 비교우위성 중에 더할 것은 나무를 연소시킬 때 나오는 찌꺼기(일명 목초액이라 명명함.) 는 보일러의 내구성에 가장 큰 영향을 끼치는 요소이며, 전 나무보일러 업계의 숙원과제입니다.
 이에 보일러 본체 외부로 목초액이 빠져 나오도록 해서 사용 연한을 늘리는데 실제적으로 만족도가 높은 회돌이 형상의 탈착식 연도를 제작하여 타업체와 기술적으로 우위에 있다고 자부합니다.(실용신안등록제 20-0474692호)
 특히, 보일러 내부의 연도에 부착하여 제거하기 어려운 연소잔류물이 많이 발생되는 나무보일러의 특성상,배기저항이 극소화되는 회돌이형 배기흐름을 갖는 연도형상을 구현하면서도 연도청소를 위한 분해조립이 쉽도록 설계한 혁신적 구조를 가진 연도도 제작할 계획입니다.(특허 제 10-1598841호)

 이외에 나무보일러 본체 전체와 도어조립체를 물집으로 둘러싸서 화재 및 화상 피해를 방지하는 나무보일러를 제품화하여, 화목보일러 과열로 인한 화재 예방에 진정성 있는 제품을 만들고자합니다.(특허 제 10-1446509호) (디자인등록제 30-0667748호, 보일러용 워터 재킷)
 쉽게 설명하면, 경쟁사와의 기술의 차별성은 다른데와 비교해 봤을때 보일러 화실내의 화목소요량이 적으면서도 열효율을 높이는 구조를 계속 개발하는 것입니다.

 제10-2016-0086139 화염차단판과 화염유도연소대를 구비한 나무보일러-화실 문을 열 때 문 앞쪽으로 튀어나오는 화염을 차단시켜 안전에 대비했고, 화실 내 화염의 길목에 화염유도 연소대를 놓아 최대치의 화염을 화실 상단부로 유도해 열효율에 직접적으로 간섭하게 유도 하며 동시에 화염유도연소대 위의 얹을 수 있는 나무형태는 불이 붙기 쉬운 상태목으로 지연 연소가 최장 지속되도록 유도하여 화실 상단부에 붙어서 가는 불의 힘(한자)을 이용함으로 나무량은 비교불가입니다.
 제30-2016-0054344호 화실 내 열교환기를 구비한 나무보일러- 화목보일러의 최고 숙제인 목초액을 완전하게 태우며, 나무에서 나오는 가스까지 연소시켜 연기가 거의 안나오는 어디에서도 볼 수 없는 유일한 화목보일러입니다.
 또한 일심으로 전심으로 지속으로 화목보일러를 연구 개발하고 있는 중이며 제10-2016-0086143호 연탄횡치식 육각온수가열연도가 설치된 나무보일러도 그 중의 하나입니다.

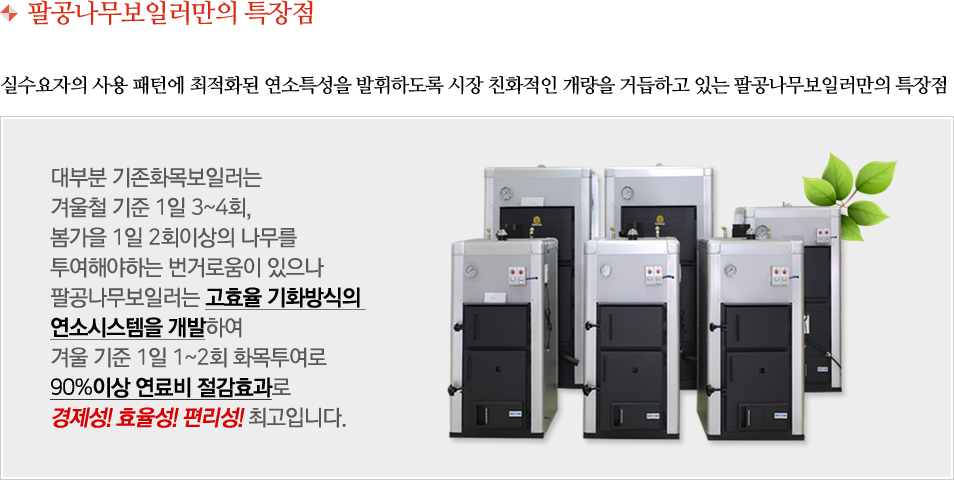

팔공나무보일러 특장점

실수요자의 사용 패턴에 최적화된 연소특성을 발휘하도록 시장 친화적인 개량을 거듭하고 있는 팔공나무보일러만의 특장점을 나열하겠습니다.


  • 1. 유일무이 문틀없는 워터재킷형--화실문으로 허비 방출되는 열을 워터재킷안으로 회수하여 열손실없는 열회수율 향상.
  • 2. 화재 및 화상피해가 방지되는 보일러 도어를 구비하여 완전밀폐구조로 단시간에 고온연소시켜 화염가두리 형성.
  • 3. 거꾸로 5차 열교환구조-조상들의 지혜가 담긴 전통 구들 방식을 현대 과학에 재접목한 열응축구조에 거꾸로 배치된 일체연소형연소실을 구비한 나무보일러로 최대한의 열효율 향상.
  • 4. 화실 내에 화염열기를 최장 지체시키면서 화염을 잡아 돌려 화목의 최고 칼로리를 내도록 유도,
  • 5. 화염 엘리베이터 장착시, 나무연소의 화염을 워터재킷의 핵심 부위를 이루는 연소실의 상층부까지 근접시켜 열효율 향상과 연소시간 연장으로 난방수를 오랫동안 뜨겁게 유지할수 있는 역할.
  • 6. 화염 열기차단판 (일명 불이마) 으로 연소실 입구 개방시 돌출되는 화염을 막고 사용자의 안전을 우선시함, 또한 화염과 열기를 효과적으로 상단으로 유도하여 연소대 속의 연료활용도를 향상, 기존의 연소실내 연손실을 극소화시키며, 연소실 개방시 깨끗함과 안전성을 확보.
  • 7. 화목보일러의 수명에 치명적인 역할을 하는 목초액을 , 배출하기 쉽고, 탈착이 가능한 수평회전식 연도로 내구연한을 늘림.
  • 8. 지연 연소 송풍 시스템으로 화실 내 화목전체의 과연소를 제어하고, 산소유입량 조절로 순차적으로 연소시켜 적은 나무량으로도 오래도록 난방수 온도를 유지.
  • 9. 연도의 내부표면에는 목초액이나 송진이 들러붙기 쉬우므로 도구를 집어넣어 어느 방향에서든지 청소하기 쉽도록 연도의 단면적을 충분히 넓게 형성함.
  • 10. 화목보일러 수명연장을 위해 목초액배출이 용이하도록 굴뚝은 화목보일러 몸체의 바깥면에 부착함.
  • 11. 화실내부의 사각 바닥면은 철판이 아니며,철판위에 캐스터블로 양생시켜 난방수의 보온과 사용내구성을 튼튼하게 마감함.
  • 12. 산업용 화목보일러의 경우 설계칼로리로 제작하는 것이 아니며, 열효율을 감안하여 지역에 따라, 용도에 따라 출력칼로리로 제작함.
  • 13. 화실 내 열교환기를 장착하여 목초액과 나무의 가스 연소시 직접 화염을 이용하여 목초액0%임.
  • 14. 수판 불이마구조로 문틀을 제작하여 열이 되돌이 될 때 불완전연소된 가스를 화실내로 밀어 넣어 가두어 완전연소시켜서 연기가 거의 나비 않습니다.
  • 15. 오픈형 과 밀폐형으로 선택 가능- 물을 다 채우지 않는 오픈형과 물을 다 채우는 밀폐형으로 분리하여 선택의 폭을 넓혀 줍니다.
  • 16. 난방수 제어라인과 실내 온도조절 라인을 분리하여 송풍기나 실내조절기의 A/S가 없습니다.
  • 17. 온수주름관 사고 ZERO-온수 열교환장치를 외부로 돌출시켜 A/S가 없습니다.
  • 18.보충수 라인은 외장, 팽창탱크는 내장형으로 과연소로 인한 자동급수장치의 눌어붙는 사고를 미연에 방지, 난방수 온도 상승을 100%제어하여 보일러의 과열로부터 안전차단.
  • 19.무압안전설계-사각 화목보일의 구조적 특성으로 무압형으로 제작, 폭발의 위험이 전혀 없습니다.
  • 20. 자연통풍구- 화실 문 맨 아래쪽에 위치한 자연통풍구는 열었을 때 화실의 불이 안보이며 , 역풍으로 인한 위험이 없도로 제작하였습니다. 자연통풍구만으로도 산소 유입량이 충분하여 나이드신 분이 사용하시기도 편리합니다.
  • 21. 자동송풍방식-화실 문 바깥쪽 열전달이 안되는 곳에 송풍기를 장착하여 송풍기의 오작동이 없습니다. 자동송풍기 작동 전용 조절기와 보일러 우측상단의 스위치로 송풍기를 작동시킵니다. 스위치를 켜고 송풍고온의 온도를 70도로 기준하면 보일러의 난방수 온도가 70도가 될때 까지 송풍됩니다. 송풍저온 쪽 조절기를 0 쪽으로 돌리면 송풍기가 작동됩니다. 새벽 화실 내 나무가 없을 때 찬바람을 불어넣지 않게 안전장치로 송풍저온을 40도 맞추면 40도 이하에서는 송풍기 작동을 멈춥니다. 항상 보일러의 난방수 온도를 40도 이상 70도 전후로 유지됩니다.
  • 22.화목보일러는 특히 보일러실을 갖추어야 열손실도 줄이고 나무량이 줍니다.
    저희 팔공보일러는 우수한 단열로 저녁과 아침의 보일러 난방수의 온도차이가 적어 실제로 나무가 적게 듭니다.온도차이가 안나니 나무를 넣을 필요가 없지요.
  • 23.화실 바닥에 캐스타블로 인해 겨울철 기준, 저녁에 나무를 넣고 아침에 나무를 넣을 때는 착화탄이나 토치가 거의 필요치 않습니다. 불씨가 살아있어서 불쏘시개를 넣고 화실문을 닫고 자연통풍구문을 열던가, 송풍기를 작동시키면 저절로 불이 잘 붙습니다. 또한, 새벽녘 기온차이로 인한 결로가 생기지 않습니다.
  • 24.실내온도조절기는 순환펌프를 제어하는 기능으로 A/S가 없습니다.-UTH_120사진앞, 뒤 실음,필요에 따라 선택가능함.- 최첨단 전자동온도조절기사진 작게 실음.

기존 화목보일러의 열효율과 사용 편의성이 향상된 제품을 일심으로 전심으로 지속적으로 연구 개발하고 있습니다.

내집에 맞는 보일러 선택법

화목보일러는 기름보일러나 가스보일러와 비슷하다고 생각하고 구매하시면 시행착오를 많이 겪습니다.
왜냐하면 기름보일러나 가스보일러의 연료는 일정한 소모칼로리와 규격이 정해져 있지만, 화목보일러는 이러한 연료의 일정기준이 없기 때문입니다.
소비자 입장에서 가장 염두에 두어야 하는 점은 바로 화목보일러의 연료인 나무의 종류, 쪼갠 형태, 마른 정도 등입니다. 열효율이 좋으려면 나무의 지름 이 10센티를 넘어가면 장작형태로 쪼갤수록 좋아지며(예를들면 피죽 등 ), 목초액도 덜 생기니 수명도 길어집니다.

다음으로는 지역에 따라 화목보일러의 크기가 달라집니다.
그 다음으로는 화목보일러를 사용해 본 경험이 있는지, 평수, 단열조건, 천정이 높은지, 일층이 들린 전원주택인지,이층인지, 겨울을 기준으로할 때 전체 평수를 다 난방할 것인지, 온수를 쓰는 식구가 많은지 ,겨울철 일일 나무 투입횟수를 한 번으로 할 것인지, 겨울밤에 안나가는지에 따라 충분한 크기로 감안하시면 편리합니다.

그 다음으로 경제성을 고려하시면 됩니다.
여기서 경제성이란 화목보일러의 제품가격, 설치 가격, 한 해동안의 나무구입비 등을 감안하셔야 합니다. 이 외에 화목보일러를 처음 사용하시는 분이라면 더 많은 요소를 염두에 두셔야 합니다. 우리 집 화목보일러로 인해 이웃에 분진이 날린다든지, 나무이외의 것을 태워서 매연이 심하게 생긴다든지, 화목보일러의 연도 청소를 안해서 먼지 등이 날린다든지의 여러 가지 사유로 민원의 소지가 생긴다면 등 최악의 상황까지 고려해서 화목보일러를 선택하시기를 권유합니다. 이러한 분쟁은 소비자의 소홀한 화목보일러의 관리에 해당하므로 소비자 관리상의 책임이 있음을 유념하셔야 합니다.

정리해보면, 사용 년 수가 더해지면서 목초액으로 인한 열효율이 저하되는 화목보일러의 특성상 내부구조는 막힘 없이 청소가 쉬운 구조이면서 고효율을 유도하는 기본 구조를 가져야 성능 유지에도 유리하며 소비자가 관리하기도 쉽습니다. 화목보일러는 설치 후에는 소비자의 관리가 들어간다는 것을 먼저 유념하셔야 합니다. 소비자들의 구매시 선택조건을 상세히 살펴보시기 바랍니다.


지역 또는 용도 평수 나무형태 겨울기준
1인 나무투입회수
선택가능한
보일러종류
화목보일러
사용유무
강원도~
경북북부이상
25평이하 통나무형태 1회투입 250, 350 경험자 : 쓰리패스
장작형태 2회투입 230, 330 비경험자 : 투패스
35평이하 통나무형태 1회투입 250, 350 -
장작형태 2회투입 -
50평이하 장작형태 1, 2회투입 - 40평형태 이상은 3패스를 추천
80평이하 필히 장작형태가 필요 1~2회투입 - 반드시 3패스이상 권함
80평이상 - - - 재받이형 이상 권함
펜션용 100평이상 재제소 피죽이나 장작형태 기존 설비되어 있는 시설에 따라 나무량은 변동됨 - 재받이, 로스톨형권함.
산업용보일러 제작방식으로 해야 열효율과 수명이 보장됨
온수용 100평이상 얇을수록 마를수록 열효율높음 - - 온수용분배기형태로 추가해야함. 온수탱크필요함. 십분대 내로 온수열교환 가능.

설비시 소요되는 기본 부속

명칭 부속 개수
연도 아연도 150,티(4메타기준) 1
아연도175,티 1
스텐150,티 1
스텐175,티 1
난방부속 순환펌프(윌로045기준) 1
pcc온도조절기 1
25볼밸브 2~3
25주름관발소 2
25액셀발소 2
25단니쁠 2
25앨보 2
25장니쁠 1
부싱25에20 1
부싱25에15 1
25메꾸라 1
15메꾸라 1
온수부속 보충수,퇴수 부속 1
15엑셀 앨보 2
15액셀양앨보 1
15나비밸브 1
기타 55리터 팽창탱크,스텐볼탑 1
120리터 스텐볼탑 1
룸콘 1
